Wie kann das Rauschen von Netzwerk-LWIR-Kernen reduziert werden?

Als Lieferant von Netzwerk-LWIR-Kernen (Langwellen-Infrarot) verstehe ich die Herausforderungen, die das Rauschen in diesen Kernen mit sich bringt. Rauschen kann die Leistung von Wärmebildsystemen erheblich beeinträchtigen, was zu einer verminderten Bildqualität, ungenauen Temperaturmessungen und letztendlich zu weniger zuverlässigen Daten für verschiedene Anwendungen führt. In diesem Blogbeitrag werde ich einige wirksame Strategien zur Reduzierung des Rauschens von Netzwerk-LWIR-Kernen vorstellen.

Verständnis der Rauschquellen in Netzwerk-LWIR-Kernen

Bevor wir uns mit den Lösungen befassen, ist es wichtig, die Rauschquellen in Netzwerk-LWIR-Kernen zu verstehen. Es gibt verschiedene Arten von Lärm, die diese Kerne beeinträchtigen können, darunter:

1. Thermisches Rauschen: Dies ist die häufigste Art von Rauschen bei LWIR-Sensoren. Sie wird durch die zufällige Bewegung von Elektronen im Sensor aufgrund thermischer Energie verursacht. Mit zunehmender Temperatur des Sensors nimmt auch das thermische Rauschen zu, was zu einer Verringerung des Signal-Rausch-Verhältnisses (SNR) führt.
2. Photonenrauschen: Photonenrauschen hängt mit der statistischen Natur der Photonendetektion zusammen. Da Photonen zufällig am Sensor ankommen, besteht eine inhärente Unsicherheit hinsichtlich der Anzahl der erfassten Photonen, was zu Rauschen führt. Diese Art von Rauschen ist besonders bei schlechten Lichtverhältnissen von Bedeutung.
3. Ausleserauschen: Beim Auslesen der elektrischen Signale von den Sensorpixeln entsteht Ausleserauschen. Dies kann durch verschiedene Faktoren verursacht werden, beispielsweise durch das Verstärkerrauschen im integrierten Ausleseschaltkreis (ROIC), das mit der Analog-Digital-Umwandlung (ADC) verbundene Rauschen und das durch die Verbindungen zwischen dem Sensor und dem ROIC verursachte Rauschen.
4. 1/f Rauschen: 1/f-Rauschen, auch als Flimmerrauschen bekannt, ist ein niederfrequentes Rauschen, das umgekehrt proportional zur Frequenz ist. Sie wird häufig durch Defekte im Halbleitermaterial oder an der Grenzfläche zwischen verschiedenen Schichten im Sensor verursacht. 1/f-Rauschen kann einen erheblichen Einfluss auf die Langzeitstabilität des Sensors haben.

Strategien zur Rauschreduzierung in Netzwerk-LWIR-Kernen

Nachdem wir nun die Lärmquellen besser verstanden haben, wollen wir uns mit einigen Strategien zur Reduzierung befassen.

1. Temperaturregelung

Wie bereits erwähnt, trägt thermisches Rauschen wesentlich zum Gesamtrauschen in LWIR-Sensoren bei. Daher ist die Kontrolle der Temperatur des Sensors für die Geräuschreduzierung von entscheidender Bedeutung. Eine Möglichkeit hierfür ist die Verwendung eines thermoelektrischen Kühlers (TEC), um den Sensor auf einer konstant niedrigen Temperatur zu halten. Durch die Reduzierung der thermischen Energie der Elektronen im Sensor kann das thermische Rauschen deutlich reduziert werden, was zu einem verbesserten SNR führt.

Neben der Verwendung eines TEC sind auch die richtige Wärmeableitung und das Wärmemanagement wichtig. Wenn Sie sicherstellen, dass der Sensor gut an einen Kühlkörper angeschlossen ist und dass um den Sensor herum ausreichend Luft zirkuliert, kann dies dazu beitragen, die Wärme effektiv abzuleiten und so einen zu hohen Temperaturanstieg zu verhindern.

2. Signalmittelung

Die Signalmittelung ist eine einfache, aber effektive Technik zur Rauschreduzierung. Durch die Durchführung mehrerer Messungen derselben Szene und die Mittelung der Ergebnisse heben sich die zufälligen Rauschkomponenten tendenziell auf, während das wahre Signal erhalten bleibt. Dies kann entweder in Hardware oder Software erfolgen.

In der Hardware kann der ROIC so ausgelegt werden, dass er eine Signalmittelung auf dem Chip durchführt. Dabei werden die Signale mehrerer Frames vor dem Auslesen integriert, wodurch das Ausleserauschen effektiv reduziert wird. In Software kann die Signalmittelung durch Nachbearbeitung der aufgenommenen Bilder implementiert werden. Es ist jedoch wichtig zu beachten, dass die Signalmittelung mit einer verringerten Bildrate einhergeht, da mehr Zeit für die Erfassung und Verarbeitung mehrerer Bilder erforderlich ist.

3. Filtern

Filterung ist eine weitere häufig verwendete Technik zur Rauschreduzierung. Es gibt verschiedene Arten von Filtern, die auf die LWIR-Bilder angewendet werden können, beispielsweise Tiefpassfilter, Hochpassfilter und Medianfilter.

Tiefpassfilter werden verwendet, um hochfrequente Rauschkomponenten wie thermisches Rauschen und Photonenrauschen zu entfernen. Sie wirken, indem sie die Frequenzen oberhalb einer bestimmten Grenzfrequenz dämpfen, während sie die niedrigeren Frequenzen (die dem wahren Signal entsprechen) durchlassen. Hochpassfilter hingegen werden verwendet, um niederfrequente Rauschanteile, wie zum Beispiel 1/f-Rauschen, zu entfernen. Sie dämpfen die Frequenzen unterhalb einer bestimmten Grenzfrequenz.

Medianfilter sind nichtlineare Filter, die sich besonders effektiv bei der Entfernung von Impulsrauschen wie Salz-und-Pfeffer-Rauschen eignen. Sie funktionieren, indem sie den Wert jedes Pixels durch den Medianwert seiner benachbarten Pixel ersetzen.

4. Sensordesign und -optimierung

Auch das Design und die Optimierung des LWIR-Sensors selbst können einen erheblichen Einfluss auf das Rauschverhalten haben. Beispielsweise kann die Verwendung einer größeren Pixelgröße die Effizienz der Photonensammlung erhöhen, wodurch das Photonenrauschen reduziert wird. Darüber hinaus kann die Verbesserung der Materialqualität und des Herstellungsprozesses dazu beitragen, das 1/f-Rauschen und andere Arten von Rauschen zu reduzieren, die mit Defekten im Sensor verbunden sind.

Der ROIC spielt auch eine entscheidende Rolle für das Rauschverhalten des LWIR-Kerns. Der Entwurf eines rauscharmen ROIC mit Verstärkern mit hoher Verstärkung und rauscharmen ADCs kann dazu beitragen, das Ausleserauschen zu reduzieren. Darüber hinaus kann die Optimierung der Verbindungen zwischen dem Sensor und dem ROIC das während der Signalübertragung verursachte Rauschen minimieren.

5. Kalibrierung

Die Kalibrierung ist ein wesentlicher Schritt zur Reduzierung des Rauschens und zur Verbesserung der Genauigkeit von LWIR-Sensoren. Durch die Kalibrierung des Sensors können wir verschiedene Ungleichmäßigkeiten und Versätze in der Sensorreaktion korrigieren, die zum Rauschen beitragen können.

Es gibt verschiedene Arten von Kalibrierungstechniken, beispielsweise die Nichtuniformitätskorrektur (NUC) und die Offsetkorrektur. NUC wird verwendet, um die Schwankungen in der Reaktion verschiedener Pixel im Sensor zu korrigieren, die durch Faktoren wie Herstellungstoleranzen und Temperaturgradienten verursacht werden können. Mit der Offset-Korrektur wird das feste Musterrauschen entfernt, bei dem es sich um eine Art Rauschen handelt, das als konstantes Muster im Bild erscheint.

Anwendungen von rauschreduzierten Netzwerk-LWIR-Kernen

Die Reduzierung des Rauschens von Netzwerk-LWIR-Kernen kann erhebliche Auswirkungen auf die Leistung verschiedener Anwendungen haben. Zu den wichtigsten Anwendungen gehören:

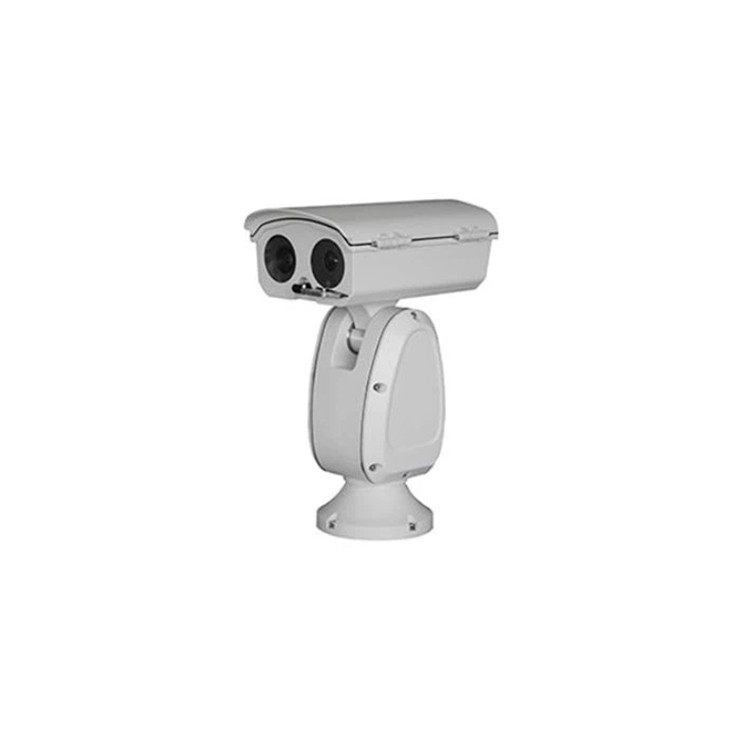

• Wärmebild-Überwachungskamera für den Außenbereich: Die Rauschunterdrückung in LWIR-Kernen kann die Bildqualität verbessernWärmebild-Überwachungskamera für den AußenbereichDies ermöglicht eine bessere Erkennung und Identifizierung von Objekten bei schlechten Lichtverhältnissen oder widrigen Wetterbedingungen. Dies ist besonders wichtig für Sicherheits- und Überwachungsanwendungen, bei denen eine genaue und zuverlässige Bildgebung von entscheidender Bedeutung ist.

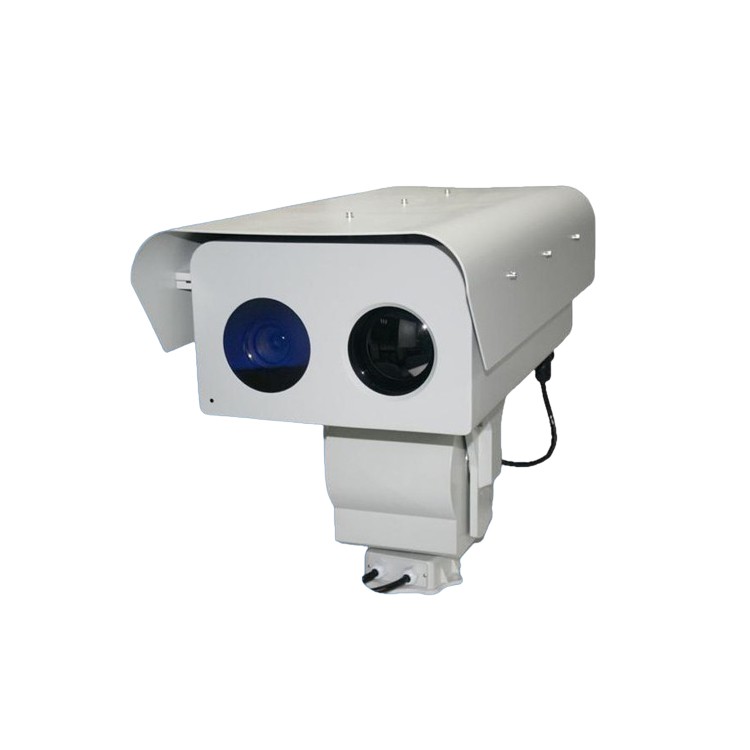

• MWIR-gekühltes PTZ-System SC-MCP400 für Land-ISR-Zwecke: ImMWIR-gekühltes PTZ-System SC-MCP400 für Land-ISR-ZweckeDurch die Rauschunterdrückung können die Erkennungs- und Verfolgungsfunktionen über große Entfernungen verbessert werden. Durch die Verbesserung des SNR kann das System kleinere und weiter entfernte Ziele mit größerer Genauigkeit erkennen, was für Geheimdienst-, Überwachungs- und Aufklärungseinsätze (ISR) von entscheidender Bedeutung ist.
• Dual Spectrum Thermal Ultra-Low Light Image Fusion Vision Handfernglas: Für dieDual Spectrum Thermal Ultra-Low Light Image Fusion Vision HandfernglasDurch die Reduzierung des Rauschens kann eine klarere und detailliertere Ansicht der Szene ermöglicht werden, insbesondere in Umgebungen mit wenig Licht. Dies kann für Anwendungen wie Wildtierbeobachtung, Such- und Rettungseinsätze sowie Militäreinsätze von Vorteil sein.

Abschluss

Die Rauschunterdrückung ist ein entscheidender Aspekt bei der Verbesserung der Leistung von Netzwerk-LWIR-Kernen. Durch das Verständnis der Rauschquellen und die Umsetzung der in diesem Blogbeitrag besprochenen Strategien können wir das Rauschen erheblich reduzieren und das Signal-Rausch-Verhältnis verbessern, was zu einer besseren Bildqualität und genaueren Daten für verschiedene Anwendungen führt.

Wenn Sie mehr über unsere Netzwerk-LWIR-Kerne erfahren möchten oder Fragen zur Geräuschreduzierung haben, können Sie sich gerne für die Beschaffung und weitere Gespräche an uns wenden. Wir sind bestrebt, qualitativ hochwertige Produkte und Lösungen bereitzustellen, die Ihren spezifischen Anforderungen gerecht werden.
